Zubehör zu Bandschleifmaschinen

+++ Die Klingenschleifhilfe als Einzelzubehör wird ab sofort exklusiv bei www.messermaterial.at vertrieben! +++

Messermacher sind in der Situation, komplexe Geometrien und Freiformflächen an Werkstücken zu schleifen. Trotzdem muss ein Werkstück auch hohen Ansprüchen and Oberflächenqualität, Symmetrie und Maßhaltigkeit genügen. Der beste Bandschleifer ist dabei nur die halbe Miete: Es müssen auch die richtigen Zubehörteile vorhanden sein, um alle Flächen, Kanten und Übergänge zu erreichen und ggf. mit Führungshilfen effizient zu finishen.

Daher wurde für die Bandschleifmaschine BS-1 ein reichhaltiger Satz an Zubehörteilen entwickelt, der ständig erweitert wird.

Zusätzlich zur Kompatibilität mit diesen hauseigenen Maschinen sind Zubehörteile wie der beliebte Radienschleifer und die Ricassoschleifvorrichtung auch für andere Maschinen adaptierbar. Durch die eigene Fertigung helfe ich bei Sonderlösungen gerne und unkompliziert weiter!

Die Funktion der Zubehörteile wird in den folgenden, interaktiven Bildern näher beschrieben.

Wie bestelle ich?

Radienschleifer

Der Radienschleifer ist eines der am häufigsten genutzten Zubehörteile. Er kommt zum Einsatz, wann immer es enge konkave Formen zu schleifen gibt. Der Radienschleifer des BS-1 erlaubt Rollen im Durchmesserbereich 19-150mm zu nutzen und schnell zu wechseln. Das Setup ist mit anderen Zubehörteilen kombinierbar.

Klicken Sie auf die Bildbereiche, um mehr über die Funktionen zu erfahren.

Radienschleifer
Einschubskala Höhenverstellung Radienrollen Freies Band Video

Einschubskala

Eine am Werkzeugarm angebrachte Skala hilft dabei, schnell die (rollenabhängige) korrekte Klemmposition des Radienschleifers zu finden, sodass die gegebene Bandlänge gespannt wird.

Höhenverstellung

Die Winkelverstellung der Maschine dient beim Radienschleifer als Höhenverstellung. Nicht nur zum Erreichen der perfekten Arbeitsposition, sondern auch zum gezielten Schleifen von Hohlkehlen, zusammen mit Schleiftisch oder Flachschliffvorrichtung.

Radienrollen

Der Lieferumfang des Radienschleifers sind Rollen mit Durchmesser 19, 32 und 50 mm inkludiert. Die Rollen sind etwas breiter als das jeweilige Band, um die Arbeit mit der Ricasso- und Intergralvorrichtung zu vereinfachen.

Darüber hinaus können (z.B. zum Schleifen von Hohlkehlen) kleine Kontakträder mit Durchmesser 75 und 100 mm und der exakten Bandbreite erworben werden.

Das Durchmesserlimit der Konstruktion liegt bei 150 mm.

Freies Band

Mit dem Radienschleifer steht auch eine große freie Bandlänge zur Verfügung, die zum Beispiel beim Verrunden von Griffen praktisch ist.

Ricasso- und Integralvorrichtung

Vermutlich der größte "Timesaver" im Zubehörsortiment des BS-1! Beim Schleifen von Längsfinishes, egal ob an Messern mit Ricasso oder an Integralmessern mit größeren Übergangsradien, spart dieses Zubehör das leidige Handfinish von Formen, die mit herkömmlichen Methoden kaum maschinell geschliffen werden können. Dabei ist ein maschinelles Finish bis Korn 600 kein Problem!

Klicken Sie auf die Bildbereiche, um mehr über die Funktionen zu erfahren.

Ricasso- und Integralvorrichtung
Feinjustierung Aufnahme Schleifplatte Video

Feinjustierung

Die Feinjustierung richtet die jeweilige Schleifplatte exakt aus, um eine noch höhere Übergangsqualität zu gewährleisten.

Aufnahme

Die Vorrichtung wird im Radienschleifer aufgenommen und kann schnell ein- und ausgebaut werden.

Schleifplatte

Je nach gewünschtem Ergebnis kommen unterschiedliche Schleifplatten zur Anwendung.

Die Platte der Ricassoschleifvorrichtung ist für unterschiedliche Übergangsradien (1-3mm) vierfach wendbar.

Die Platte der Integralschleifvorrichtung Integralschleifvorrichtung (siehe Bild) ist mit den Radienrollen 19, 32 und 50mm kombinierbar.

Klingenschleifhilfe

Klingen freihand zu schleifen ist für Anfänger schwierig und zeitaufwändig und selbst für Profis fehleranfälliger als mit einer geeigneten Schleifhilfe. Dieses in Zusammenarbeit mit Benjamin Kamon und Tobias Hangler entwickelte System macht es selbst Einsteigern oder Kursteilnehmern leicht, auch komplexere Anschliffe zu bewältigen.

Die Klingenschleifhilfe ist für Flachschliffe, Hohlschliffe oder auch S-Grinds kombinierbar und kann auf unterschiedliche Arten mit dem BS-1 oder Fremdmaschinen genutzt werden. Weitere Infos zur Kompatibilität der Klingenschleifhilfe mit anderen Maschinen.

Klingenschleifhilfe exklusiv auf www.messermaterial.at kaufen!

Klicken Sie auf die Bildbereiche, um mehr über die Funktionen zu erfahren.

Klingenschleifhilfe
Andruckrolle Video Klingenblech Feinjustierung Schleifen am Kontaktrad Lagerzapfen

Andruckrolle

Der Druck auf die Klinge wird über den Hebel mittels Andruckrolle aufgebracht. Für die Rollen werden zwei Optionen mitgeliefert:

  • Die Stahl-Kugellager sind für die grobe Vorarbeit ideal und unempfindlich gegen Hitze.
  • Die Kunststoffrollen hinterlassen keine Spuren an der Klinge und sind unempfindlich gegen Nässe und Staub.

Klingenblech

Das Klingenblech legt den Schleifwinkel fest, indem der Klingenrücken in einem definierten Abstand am Schleifband vorbeigeführt wird. Die Klingenbleche aus 1mm Edelstahlblech können je nach Bedarf und Schleifaufgabe durch Schleifen angepasst werden. Der Lieferung liegen 3 Klingenbleche für unterschiedliche Schleifaufgaben bei.

Feinjustierung

Die neue Feinjustierung macht es einfach, den Schleifwinkel auch im Betrieb anzupassen.

Schleifen am Kontaktrad

Die Vorrichtung kann auch am Kontaktrad genutzt werden, um Hohlschliffe oder S-grinds zu erstellen. Dafür ist für Nutzer des BS-1 ein zweiter Werkzeugarm im Lieferumfang, der am unteren Befestigungspunkt montiert wird. Der Oberteil der Schleifhilfe wird nun einfach auf diesem geklemmt.

Lagerzapfen

Durch die werkzeuglose Höhenverstellung der Lagerzapfen kann der Druckpunkt genau an die jeweilige Klinge angepasst werden. Je nach Vorliebe oder bei sehr dünnen Geometrien lassen sich der Hebel und die Lagerzapfen auch komplett entfernen, sodass der Druck per Hand aufgebracht werden kann.

Flachschliffvorrichtung

Machen Sie Ihren Bandschleifer zur Flachschleifmaschine! Schleifen Sie planparallele Flächen für die Vorbereitung von Damastpaketen oder das Finish von Seitenflächen von Klingen. Nutzen Sie die Kombination mit Radienschleifer und Schleifplatte zum geführten Anbringen von Hohlkehlen und Fasen. Tapern Sie Klingengeometrien und Griffflächen. Die Flachschliffvorrichtung wurde vollständig überarbeitet und bietet noch mehr Genauigkeit, einfacheres Handling und noch bessere Ergebnisse!

Klicken Sie auf die Bildbereiche, um mehr über die Funktionen zu erfahren.

Flachschliffvorrichtung
Video 1 Video 2 Verstellbare Anschläge Zustellung Schleifschlitten Magnetspannplatte Tapervorrichtung

Verstellbare Anschläge

Die Anschläge können beliebig verstellt werden und sind mit O-Ringen gedämpft.

Zustellung

Die Zustellung ist durch eine Feingewindespindel besonders feinfühlig. Das Handrad der Zustellung verfügt über eine Skala mit 0.01mm Auflösung.

Der Abstand zwischen Kontaktrad und Spannfläche ist zwischen 0-60mm einstellbar.

Schleifschlitten

Der Schleifschlitten ist durch eine präzise Linearführung gelagert und staubgeschützt integriert. Der Standard-Schlittenweg beträgt 300mm. Sonderlängen, z.B. für Schwertschmiede, sind praktisch unbegrenzt möglich!

Magnetspannplatte

Die Magnetspannplatte nutzt schaltbare ND-Magnete, um das Werkstück sicher zu halten und einfach zu positionieren. Die Haltekraft pro Magnet beträgt bei vollflächiger Überlappung ca. 40kg.

Tapervorrichtung

Die Tapervorrichtung wurde komplett überarbeitet und kann nun für Taperwinkel bis 2° bzw. 3.5mm pro 100mm genutzt werden! Eine Einstellehre macht die Einrichtung kinderleicht.

Kantenschleifauflage

Zum Schleifen exakter 90° Kanten steht die Kantenschleifauflage zur Verfügung. Sie ist nicht nur mit dem Radienschleifer, sondern auch mit der Schleifplatte und dem Kontaktrad kombinierbar. Besonders praktisch ist hier das Arbeiten mit der horizontal geschwenkten Maschine - so hat man die optimale Sicht auf das Schleifergebnis.

Klicken Sie auf die Bildbereiche, um mehr über die Funktionen zu erfahren.

Kantenschleifauflage
Seitenverstellung 2 in 1 Video

Seitenverstellung

Die Auflage kann über die gesamte Bandbreite verschoben werden. So ist sichergestellt, dass das Schleifband gleichmäßig genutzt wird und nicht nur in einem schmalen Bereich.

2 in 1

Die Auflage hat Ausbuchtungen zur Zusammenarbeit mit dem Radienschleifer und dem Kontaktrad und kann entsprechend gewendet werden.

Wellenschliffvorrichtung

Bisher war das Schleifen von Wellenschliffen nur in Handarbeit oder mit extrem teuren Spezialschleifscheiben möglich. Die Wellenschliffvorrichtung bringt eine wirtschaftliche Möglichkeit, hochwertige Wellenschliffe am BS-1 herzustellen und abzuziehen.

Klicken Sie auf die Bildbereiche, um mehr über die Funktionen zu erfahren.

Wellenschliffvorrichtung
Schleifkörper Video

Schleifkörper

Die Schleifkörper sind so designt, dass sich ein flexibles Schleifband um sie herumlegt und die Form des Schleifkörpers auf das Werkstück überträgt.

Es werden zwei Schleifkörper mit Durchmessern 14 und 20mm geliefert. Diese können ohne Demontage des Bands durch ein Schnellwechselsystem ausgetauscht werden und passen für die Herstellung von Wellenschliffen in gängigen Größen. Auf Anfrage können auch weitere Größen hergestellt werden (oder natürlich schnell selbst gebaut werden!)

Auflagetisch Kontaktrad

Entfalten Sie die Leistung des BS-1 mit dem Auflagetisch fürs Kontaktrad! Mit einer soliden Auflage ist es einfacher und sicherer, hohe Anpressdrücke beim Vorschliff am Kontaktrad aufzubringen. Der Tisch wird per Schnellwechselsystem im unteren Befestigungspunkt montiert und ist auch im Winkel verstellbar, z.B. zum Anbringen von Hohlschliffen.

Klicken Sie auf die Bildbereiche, um mehr über die Funktionen zu erfahren.

Auflagetisch Kontaktrad
Winkelverstellung Tischplatte Video

Winkelverstellung

Der Tisch kann im Winkel verstellt werden, wodurch sich die Höhe der Tischfläche relativ zum Mittelpunkt des Kontaktrads ändert. So kann z.B. beim Schleifen eines Hohlschliffs die perfekte Einstellung gefunden werden.

Tischplatte

Die Tischplatte aus Stahl hat die Maße: 120x300x8mm.

Werkzeughalter

Organisieren Sie Ihre Zubehörteile mit dem Werkzeughalter! Dieser lässt sich einfach auf den Standfuß der Bodenmontage-Version des BS-1 montieren und bietet Platz für 5 Werkzeuge mit Werkzeugarm, den Auflagetisch fürs Kontaktrad und eine kleine Ablage für Kleinteile.

Der Werkzeughalter ist nicht mit der Tischmontage-Version des BS-1 kompatibel.

Klicken Sie auf die Bildbereiche, um mehr über die Funktionen zu erfahren.

Werkzeughalter
Fach für Kleinteile Einfache Installation

Fach für Kleinteile

Ein Fach für Kleinteile nimmt z.B. die Rollen des Radienschleifers oder die Schleifkörper der Wellenschliffvorrichtung auf.

Einfache Installation

Die Montage am Bandschleifer ist schnell erledigt und kann je nach Vorlieben weiter oben oder unten Erfolgen.

Kühlsystem

Keine überhitzten Klingen mehr! Das Kühlsystem schafft Prozesssicherheit und erhöht die Arbeitsgeschwindigkeit. Das System arbeitet nach dem Minimalmengenprinzip und nutzt Druckluft, um Wasser aus einem Tank anzusaugen (bis zu 2m Höhendifferenz) und zu einem fein regulierbaren Sprühnebel zu zerstäuben. Korrekt eingestellt, sind die Kühlwerte ähnlich gut wie bei Flutkühlung, allerdings mit deutlich weniger Wassereinsatz - das Umfeld der Maschine bleibt sauberer.

Die Lieferung erfolgt mit Wassersaugschlauch samt Filter, die Druckluftversorgung muss selbst hergestellt werden. Der Druckluftbedarf liegt bei ca. 120 L/min bei 4 bar.

Kühlsystem
blank

blank

Wasserwanne

Wasser und Staub - beides eher unerwünschte Zeitgenossen im Schleifraum. Die Wasserwanne hilft dabei, beide Faktoren zu reduzieren. Eine großzügig bemessene Wanne fängt Wasser ein, dient zum Abkühlen der Werkstücke oder als Wasserreservoir für das Kühlsystem.

Die wahlweise aufsetzbare Absaughutze erzeugt eine Sogwirkung aus der Wanne. Die Umlenkung über die Wasseroberfläche sorgt für eine Vortrennung von Funken und Staub.

Die Absaughutze ist nur für Maschinen mit Bodenmontage nutzbar. Eine geeignete Absaugung wird Kundenseitig vorausgesetzt. Bei Bestellung der Hutze bitte den Anschlussdurchmesser angeben.

Klicken Sie auf die Bildbereiche, um mehr über die Funktionen zu erfahren.

Wasserwanne
Edelstahlwanne Befestigung Absaughutze

Edelstahlwanne

Die Edelstahlwanne hat die Maße L x B x H = 325 x 265 x 200 und lässt sich von vorne einsetzen.

Befestigung

Die Befestigung der Wanne erfolgt bei Maschinen mit Bodenmontage am Standfuß (dort entweder im Werkzeughalter oder mit der mitgeleiferten Halterung). Bei Maschinen mit Tischmontage wird eine Befestigung auf auf der Werkbank montiert. In beiden Fällen kann die Gabel, die die Wanne hält, schnell entfernt werden, sodass sie nicht im Weg ist, wenn die Wanne nicht genutzt wird.

Absaughutze

Die Absaughutze hat auf der Rückseite einen Flansch für Schlauchanschlüsse bis 100mm. Bitte bei Bestellung der Wanne den gewünschten Durchmesser des Rohrstutzens angeben!

Die Hutze kann werkzeuglos entfernt werden, um die Wanne auch ohne Absaugung zu nutzen.

Die Absaughutze ist nur für Maschinen mit Bodenmontage verfügbar!

Fremdzubehör

Umsteigen auf den BS-1, aber bestehendes Zubehör nutzen? Oder wollen Sie einen Rotary Platen (siehe großes Bild) einsetzen? Der Adapter für Fremdzubehör bietet die Möglichkeit, Werkzeuge mit 20mm Befestigungswellen zu klemmen und am BS-1 einzusetzen (vorbehaltlich Kompatibilität). Fragen Sie gerne im Einzelfall nach, ob Ihr Zubehör kompatibel ist!

Fremdzubehör
blank

blank

Sie nutzen einen anderen Bandschleifer, möchten aber die hier gezeigten Zubehörteile nutzen? Die beliebtesten Zubehörteile sind auch für Maschinen von Drittanbietern oder Eigenbaugeräte verfügbar!

Klingenschleifhilfe

Die Klingenschleifhilfe ist äußerst beliebt und wird bereits auf einer Vielzahl von anderen Maschinen genutzt. Sie wurde von vornherein so konstruiert, dass sie ohne Anpassungen an die meisten Messer-Bandschleifer passt. Folgende Voraussetzungen müssen bei der jeweiligen Maschine gegeben sein:

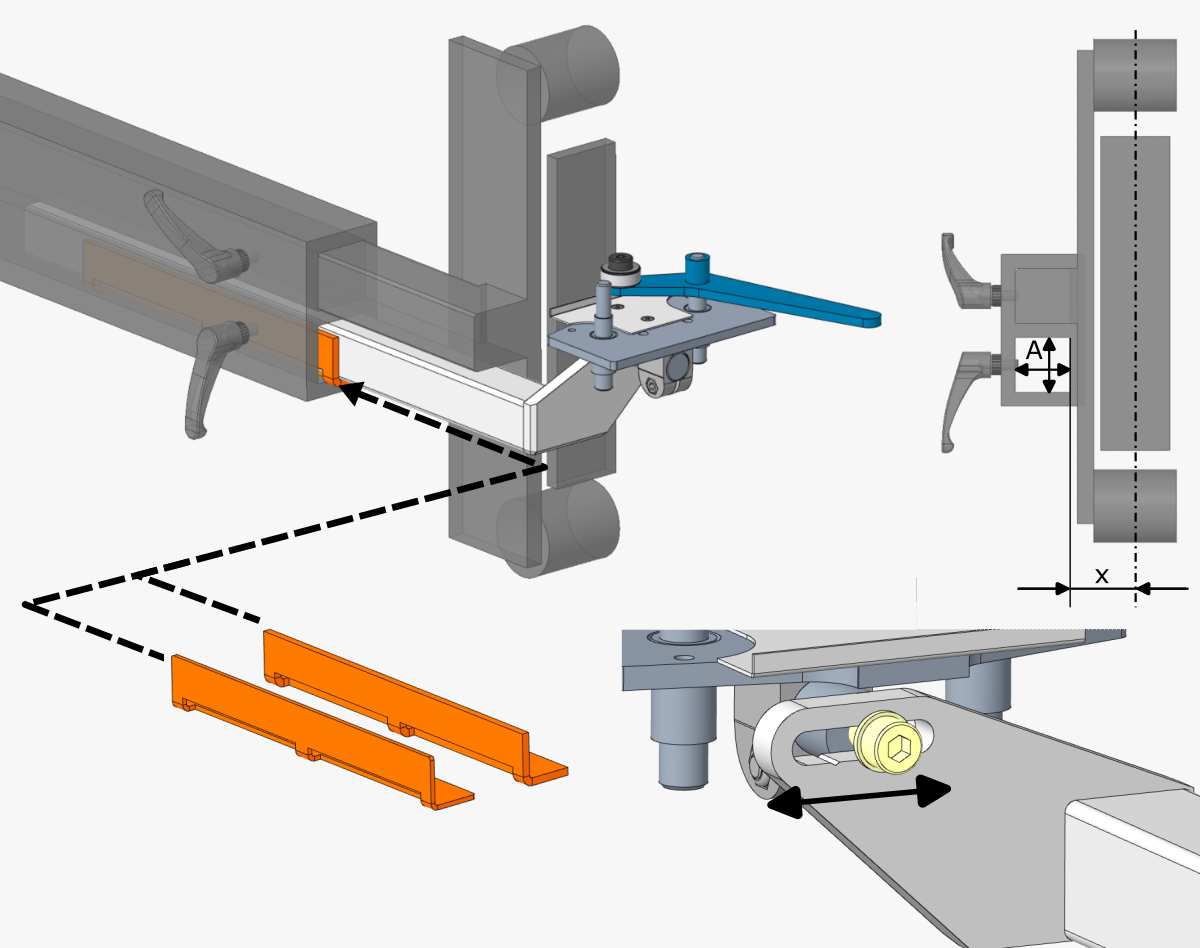

  • Die Zubehörteile werden per quadratischem Werkzeugarm links vom Schleifband befestigt. In der Maschine ist eine freie Klemmung verfügbar, in der die Schleifhilfe befestigt werden kann.
  • Die Größe a der aufgenommenen Werkzeugarme ist entweder 35mm, 40mm oder 1.5" (38.1mm) im Quadrat. Für die 1.5“ Variante wird der 35mm Werkzeugarm gemeinsam mit einem Beilegewinkel (orange im Bild) geliefert.
  • Der Abstand x zwischen Werkzeugaufnahme und Schleifbandmitte beträgt zwischen 35mm und 70mm. Die Einstellung der Klingenschleifhilfe auf das konkrete Maß der Maschine kann vom Anwender per Langloch vorgenommen werden.

Werden alle drei Punkte erfüllt, steht der Nutzung der Klingenschleifhilfe nichts im Weg!

Weitere Zubehörteile

Auch bei anderen Zubehörteilen sind meistens nur geringe Anpassungen an der Befestigung nötig. Der Kunde übermittelt die Anschlussmaße seiner Maschine und die entsprechende Änderung wird von mir schnell und preislich fair umgesetzt, sodass das Zubehörteil wie angegossen an Ihrer Maschine sitzt. Kontaktieren Sie mich gern unverbindlich, am besten gleich mit einem Foto der jeweiligen Maschine. Hier einige Beispiele von adaptierten Zubehörteilen:

  • Radienschleifer mit Ricassovorrichtung zur Montage auf einem Fremdbandschleifer. Die Klemmung erfolgt über einen 20mm Wellenschaft.

Stand: Februar 2024. Änderungen vorbehalten.
