Es gibt beim Schmieden kaum einen langwierigeren Arbeitsschritt als das „Ausrecken“, also das länger und dünner Schmieden von Material. Besonders für Damast oder große Messerklingen muss das Material häufig von einer Dicke über 60mm auf 3mm reduziert werden. Für diesen Anwendungszweck ist eine Schmiedewalze die perfekte Maschine und erhöht durch die hohe aber kontrollierte Umformung die Qualität und Präzision der Schmiedestücke. Ohne Lärm und Vibrationen ist die Schmiedewalze geeignet für jedes Werkstattumfeld und dabei wesentlich effizienter als ein Lufthammer oder eine Presse.
Abgesehen von Gebrauchtmaschinen aus dem Goldschmiedebereich bietet der Markt bisher keine Lösungen an, die im Größen- und Kostenbereich eines Handwerksbetriebs liegen.
Aber nun ist es ist soweit: mit der Schmiedewalze Tobin RM-1 steht Schmiedebetrieben und Messermachern erstmals eine robuste und preislich faire Maschine zur Verfügung. Konstruiert und gebaut in Österreich, haben die Maschinen ein hohes Qualitätsniveau. Steigern Sie auch Ihre Produktivität, etwa beim Herstellen von Damaszenerstahl, beim Vorschmieden von Legierungen, die nur in großen Querschnitten erhältlich sind, oder auch beim Schmieden von Werkzeugen oder Kunstgegenständen.
Die RM-1 hat sich auch als Lösung in der Forschung und Entwicklung etabliert und wird beispielsweise genutzt, um Materialproben in eine präzise Vorform zu walzen, Eigenspannungszustände einzubringen oder die Umformbarkeit von Werkstoffen zu untersuchen. Die Maschine kann hierfür mit Kraftaufnehmern, Drehmomentmessung und Drehzahlmessung (=Umformgeschwindigkeit) ausgerüstet werden und ist auch mit Geschwindigkeitsregelung verfügbar. Wenn Sie solche Anwendungen oder andere spezielle Anforderungen haben, kontaktieren Sie mich!
RM-1
Lernen Sie die RM-1 kennen!
Klicken Sie auf die Bildbereiche, um mehr über die Funktionen zu erfahren.

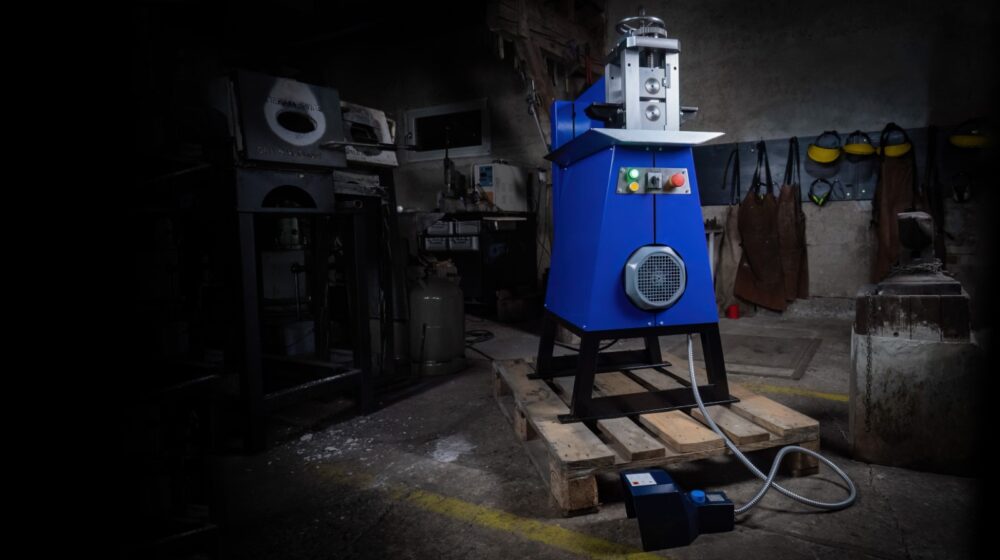

Platzsparendes Design
Die RM-1 hat eine Grundfläche von ca. 850 x 650 mm und ist damit deutlich kompakter als z.B. die abgebildete Europalette.
Anschluss
Beachten Sie, dass zum Betrieb ein 3x400V Anschluss vorhanden sein muss. Auf Anfrage ist eine Version mit Frequenzumrichter verfügbar, sodass die RM-1 mit 1x230V betrieben werden kann.

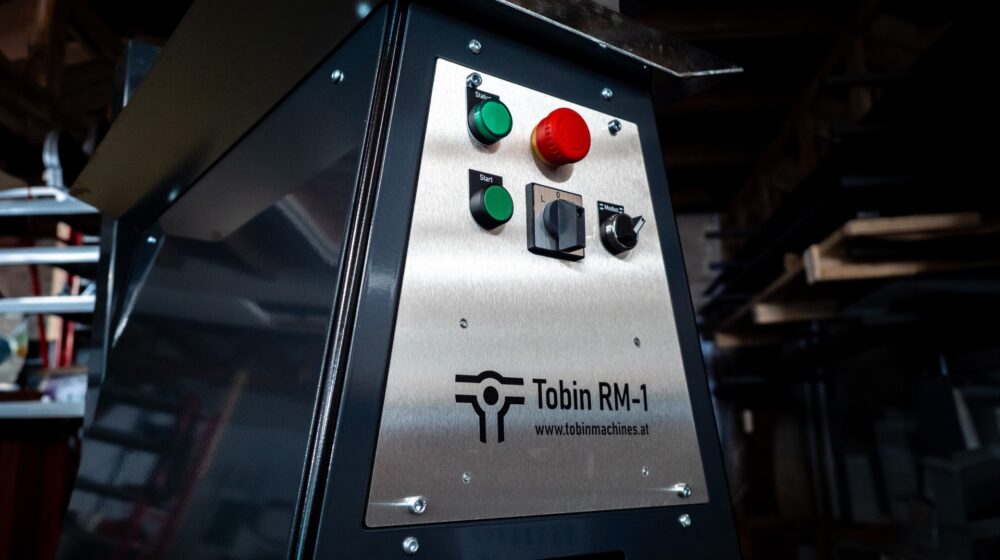

Bedienfeld
Die Steuerung der RM-1 verfügt über zwei Betriebsmodi, die am Bedienfeld gewählt werden können:
- Kontinuierlicher Betrieb, walzen mit einem Helfer in konstanter Richtung
- Reversierbetrieb, walzen alleine mit Richtungsumkehr und Rücktransport des Werkstücks zur Einlaufseite
Pedalschalter
Der Walzvorgang wird durch Treten des Pedalschalters gestartet. Der Pedalschalter verfügt über eine Not-Halt-Funktion, die bei starkem Durchtreten des Pedals ausgelöst wird und die Walze sofort stoppt.
Antrieb
- 3kW Getriebemotor mit Bremse
- Europäisches Qualitätsprodukt
- Sekundärübersetzung mit Kette
- Sicherheits-Rutschkupplung
Beschichtung
- Untergestell: pulverbeschichtet, RAL 9005
- Abdeckungen: pulverbeschichtet, RAL 7016 (andere Farben auf Anfrage)
- Blechteile im Walzgerüst: gal. verzinkt
- Strukturteile im Walzgerüst: Stahl blank

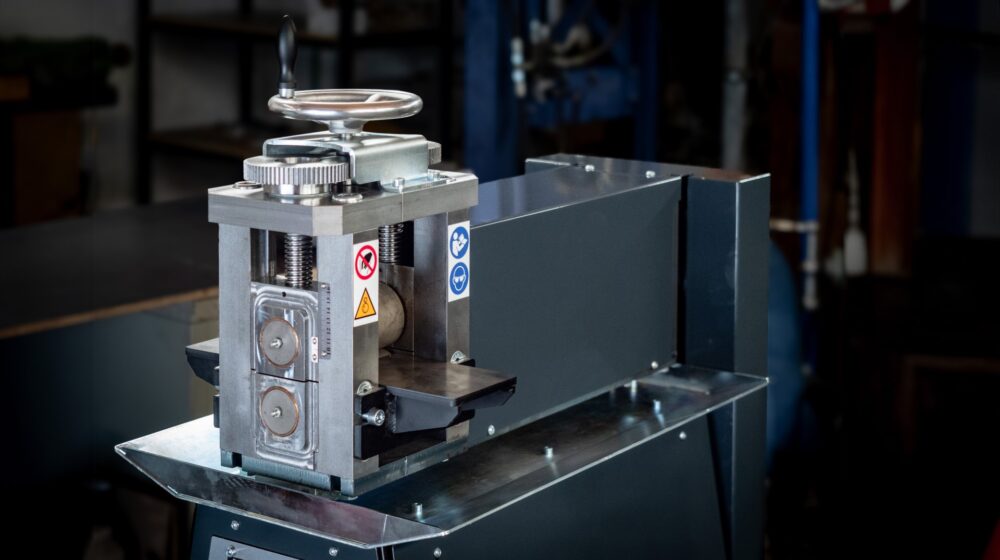

RM-1: Walzgerüst
Lernen Sie die RM-1 kennen!
Klicken Sie auf die Bildbereiche, um mehr über die Funktionen zu erfahren.
Arbeitswalzen
Die Arbeitswalzen aus vergütetem 42CrMo4 sind zusätzlich nitriert, wodurch eine Oberflächenhärte von umgerechnet 75 HRC erreicht wird.
- Walzendurchmesser: 70mm
- max. Durchlassbreite: 110mm
- Stichabnahme je nach Material, Temperatur, Breite und Dicke bis ca. 3,5mm pro Durchlass
Lagerung
Die Arbeitswalzen laufen in Bronzelagern mit Schmiertaschen. Dieses Lagerungssystem hat sich für hochbeanspruchte Lagerungen in schwierigen Umgebungen (Hitze, Schmutz) bewährt. Die Lagerstellen können bequem von außen mittels Schmiernippeln abgeschmiert werden.
Kraftübertragung
Im Gegensatz zu einfacheren Angeboten aus dem Goldschmiedebereich oder Selbstbau-Lösungen sind bei der RM-1 beide Walzen durch schwerlasttaugliche Wellengelenke synchron angetrieben. Die Vorteile liegen auf der Hand:
- Symmetrische Umformung
- Größere Stichabnahme durch günstigere Reibverhältnisse
- Nutzung von Musterwalzen
Zustellmechanik
Vor dem Walzvorgang werden die Walzen per Handkurbel auf die gewünschte Enddicke eingestellt. Die Übersetzung ist dabei so gewählt, dass eine Umdrehung genau 2mm entspricht, was das "mitzählen" erleichtert.
Dickenbereich: 0-60mm
Zunderwanne
Herabfallender Walzzunder wird in der Zunderwanne aufgefangen und kann von dort einfach ausgekehrt werden.
Lineal
Standardmäßig ist die RM-1 mit einem Lineal zur Dickeneinstellung ausgerüstet. Optional ist stattdessen ein ein Digitales Messsystem verfügbar.
Digitales Messsystem
Das Digitale Messsystem kann wahlweise statt der Dickenskala bestellt werden. Es verfügt über ein selbstleuchtendes Display und hat eine Auflösung von 0,02mm. Das System wird direkt von einem Netzteil in der Walze gespeist und muss nicht extern angesteckt werden.
Torsions-Erweiterung
Die RM-1 kann erweitert werden, um auch Stäbe bis 40mm Vierkant warm zu tordieren. Gemeinsam mit dem Prägewalzen-System macht diese Erweiterung die RM-1 zu idealen Maschine für anspruchsvolle Damastschmiede!
Gegenhalter
Der Gegenhalter stützt sich auf den Führungsstangen ab und kann beleibig verschoben werden. Die Klemmung des Werkstücks erfolgt durch Schrauben.
Mitnehmer
Der Mitnehmer wird auf den Schaft der Walze aufgeschoben. Es stehen Einsätze für unterschiedliche Vierkant-Größen zur Verfügung.
Walzgerüst
Die Verwendung des Walzgerüst der Grundmaschine ist durch den Torsions-Aufsatz nicht beeinträchtigt.
Torsionsdamast

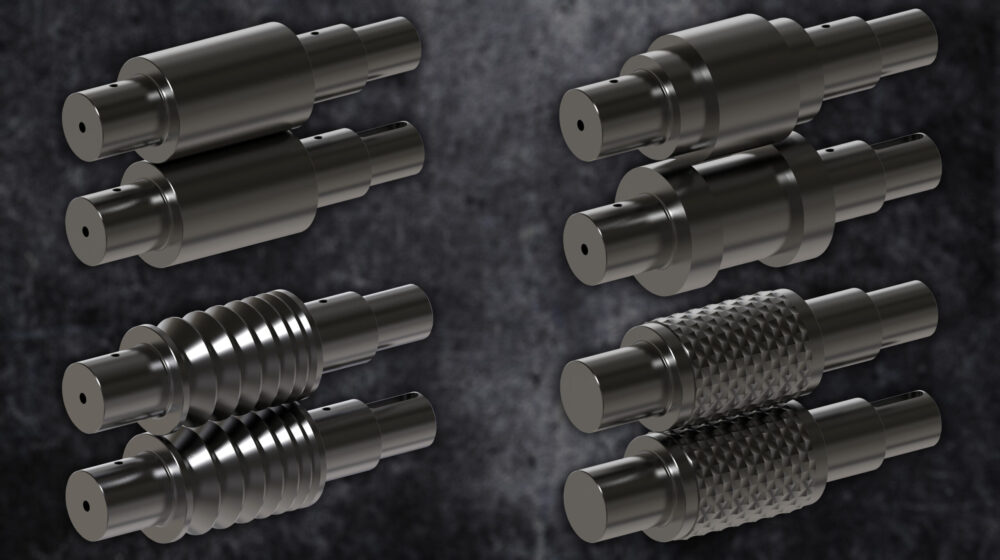

Prägewalzen
Die RM-1 kann um ein Zusatzgerüst erweitert werden, das die Nutzung von unterschiedlichen Präge- und Profilwalzen erlaubt. Die Prägewalzen laufen parallel zu den Hauptwalzen der Grundmaschine und können somit simultan mit diesen ohne Umbau verwendet werden. Wenn zwischen Mustern gewechselt werden muss, können die Prägewalzen extrem schnell getauscht werden.
Prägewalzen
Die Prägewalzen sind mit dem gleichen Qualitätsstandard gefertigt wie die Hauptwalzen. Die Durchlassbreite des Zusatzgerüsts ist 100mm.
Fragen Sie bitte an, um zu erfahren, welche Prägemuster angeboten werden!
Zustellmechanik
Das Zusatzgerüst ist an die Zustellmechanik der Grundmaschine gekoppelt und verfährt gemeinsam. Der Dickenbereich beträgt auch mit Zusatzgerüst 0-60mm
Walzentausch
Der Walzentausch ist kinderleicht: Es müssen zwei Schrauben gelöst werden. Anschließend wird das Zusatzgerüst entlang der Führungsstangen nach außen geschoben. Die Musterwalzen werden dann werkzeuglos entnommen und getauscht.
- Walzen: 42CrMo4, vergütet und nitriert, Durchmesser 70 mm
- Werkstückdicke: 0-60 mm
- Walzbreite max.: 110 mm
- Antriebsleistung: 3 kW, Getriebemotor mit Bremse, Sekundärübersetzung mit Kettentrieb
- Stichabnahme je nach Material, Temperatur, Breite und Dicke bis ca. 3,5mm
- Betriebsmodus 1: kontinuierlicher Betrieb, walzen mit einem Helfer in konstanter Richtung
- Betriebsmodus 2: Reversierbetrieb, walzen alleine mit Richtungsumkehr und Rücktransport des Werkstücks zur Einlaufseite
- Lineal für exakte Dickeneinstellung, optional mit digitalem Messsystem lieferbar.
- Sicherheitskupplung als Überlastschutz
- CE-Zertifizierter Aufbau mit Sicherheitspedalschalter
- Gleitlagerung mit Bronzelagern, einfach zugängliche Schmierstellen
- Einfach zu reinigender Aufbau, Auffangblech für Zunder unterm Walzgerüst
- Ausschließlich hochwertige Komponenten
- Strukturbauteile beschichtet bzw. lackiert
- Gewicht und Größe: 260 kg, 850x650x1600 mm
- Eine Skizze zum Platzbedarf finden Sie in der Betriebsanleitung
Optionen
- RM-1 Grundmaschine
- Digitales Messsystem
- Erweiterungspakete
- Torsions-Erweiterung
- Zusatzgerüst zum Betrieb von Prägewalzen
- Präge- oder Profilwalzen in unterschiedlichen Formen
- Für diese Erweiterungspakete wird die RM-1 Grundmaschine mit verlängerten Arbeitswalzen ausgerüstet, die einen nach außen verlängerten Schaft zum Antrieb der Erweiterungswerkzeuge haben. Zusätzlich werden verstärkte Walztische montiert, die die Führungsstangen aufnehmen können. Die Änderungen können entweder ab Werk vorbereitet werden, oder später selbst nachgerüstet werden (keine Spezialwerkzeuge notwendig)
- Räder für Untergestell
- Ausrüstung mit Frequenzumrichter, sodass die Maschine an 1x230V (bzw. 240V für den Amerikanischen Markt) betrieben werden kann.
Sonstige Modifikationen
Die Maschine kann für Forschungsanwendungen auch in ihrer Funktionalität erweitert werden:
- Kraftaufnehmer
- Drehmomentmessung
- Drehzahlmessung (=Umformgeschwindigkeit)
- Geschwindigkeitsregelung
- Erweiterung der Walzbreite
Wenn Sie solche Anwendungen oder andere spezielle Anforderungen haben, kontaktieren Sie mich!
Preise
Aktuelle Preise erhalten Sie gerne und kurzfristig auf Anfrage! Für die Bestellung der RM-1 ist ggf. eine Anzahlung erforderlich.
